ANDE realizó ensayos en transformadores
La Administración Nacional de Electricidad realizó trabajos de pruebas dieléctricas y mediciones de control
Viernes, 08 de Agosto de 2014
La Administración Nacional de Electricidad realizó trabajos de pruebas dieléctricas y mediciones de control para conocer las condiciones del transformador de 41,7 MVA, que será puesto en servicio en la Estación de San Juan Bautista Misiones.

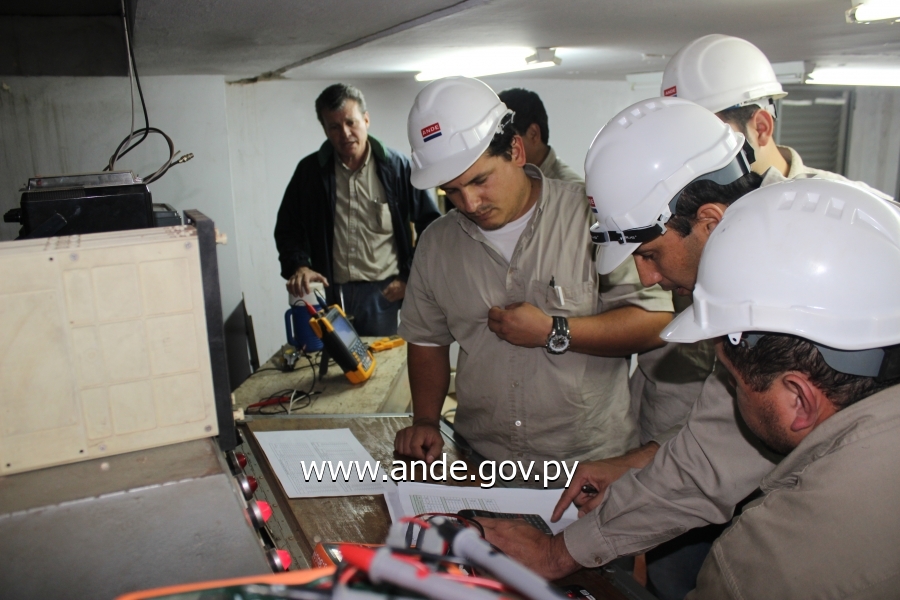

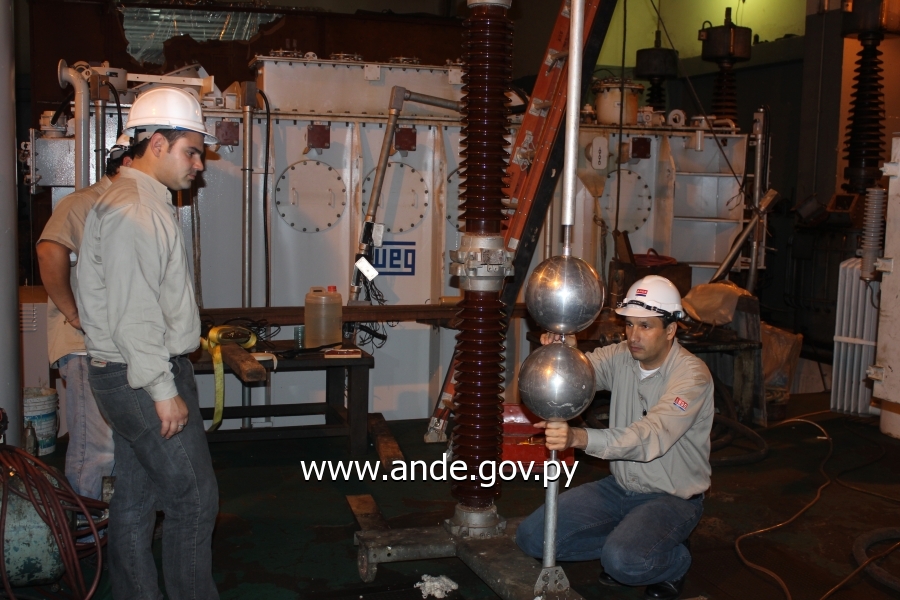

Los trabajos de mediciones eléctricas se realizaron para conocer las condiciones dieléctricas del transformador y fueron ejecutados por Ingenieros y técnicos de la sección Mediciones y Laboratorio de Alta Tensión del Departamento de Mantenimiento de Equipos de Transmisión, de la Gerencia Técnica de la ANDE, en el taller de transformadores de San Lorenzo. Dichas mediciones consisten en realizar tres tipos de ensayos: el primero de ellos, denominado ensayo de tensión aplicada, permite conocer el estado de aislación entre las bobinas; el segundo, ensayo en vacío y corriente de excitación, es ejecutado para verificar la curva de saturación del núcleo y la corriente de excitación del transformador; por último, el ensayo de tensión inducida se realiza para verificar la aislación entre espiras del bobinado del transformador.
Cabe mencionar que para controlar que los ensayos se lleven a cabo exitosamente, se procede, antes y después de los mismos, a mediciones de rutina que permiten verificar el factor de pérdida y capacitancia del transformador, resistencia de aislación, relación de transformación, resistencia óhmica de bobinas de Alta Tensión y la verificación de las condiciones del transformador mediante el análisis de respuesta en frecuencia, que sirve para corroborar que no existan variaciones en las condiciones del transformador, una vez concluidas las pruebas mencionadas.
Durante el procedimiento se realizó además la extracción de muestras de aceite del transformador de 41,7 MVA para el análisis cromatográfico, con el fin de detectar la presencia o no de gases combustibles en el aceite, llevado a cabo antes y después de los ensayos, además del análisis físico-químico, cuya finalidad es conocer que los parámetros dieléctricos estén dentro de los valores normalizados.
Cabe resaltar que este tipo de procedimiento fue realizado en su totalidad, por funcionarios de la ANDE, lo que significó un importante ahorro de dinero para la Institución, ya que en el país no existe ninguna empresa o Universidad que realice dichos ensayos, para los niveles de tensión de transmisión utilizados en el país, y como son muy pocas las empresas especializadas internacionales que se dedican a este tipo de pruebas el costo de las mismas implicaría una inversión muy considerable.
Todos estos ensayos y mediciones fueron realizados para verificar en qué condiciones quedó el transformador reparado por técnicos de la ANDE, con asesoramiento de técnicos de la empresa Toshiba Infraestructura América do Sul LTDA., previos al trasladado para su puesta en servicio en la Estación ubicada en la ciudad de San Juan Bautista, departamento de Misiones. Por otra parte, la asesoría, junto con los materiales y las herramientas especiales necesarios para la reparación del Transformador averiado fue posible mediante una inversión de USD 98.000, financiada a través de la Licitación por Concurso de Oferta Internacional N°760/2013.
Oficina de Comunicaciones Institucionales
PR/OCI/ 104-07/ 08/ 2014
